## 8051 이렇게 생겼다. !!!
강좌라고 하기도 그렇고, 그냥 마음가는데로, 글 가는데로 적다보니 내 마음에 드는 방식으로 글을 쓴다. 우선은 다른 8051 책들에 있는데로 차례를 정하고 글을 쓰려고 하기는 하지만, 그래도 하다보면 내 마음가는데로 글이 간다... ^^
8051이 생긴게 뭐가 중요하겠는가마는 그래도 처음 접하는 이들을 위해서 그나마 조금 현실적으로 아! 이게 그거구나! 하는 일종의 머리를 스치는 약간의 매서운 영감, 그것이 필요할 것 같아서 그냥 주저리 주저리 떠들고 있다. 물론 이건 나중에 나도 다시 보면서, 아 그때 내가 이렇게 쓰잘데기 없는 글을 쓴다고 시간 버리고 있었구나 하는 생각을 하게 될지도 모르겠지만 ...

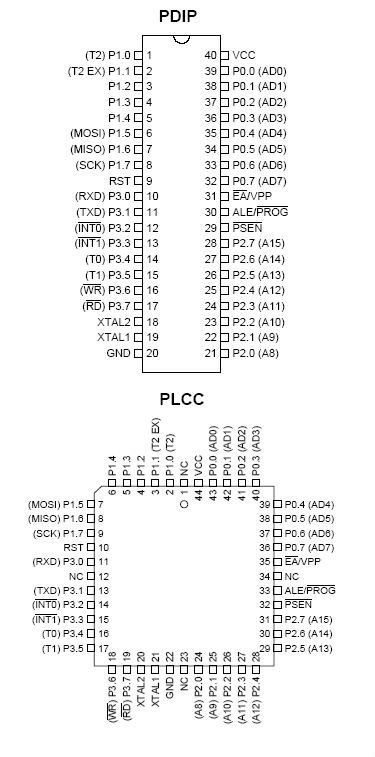

DIP 타입
양쪽으로 20개씩 발이 나와있는 지네모양이다.
PLCC 타입
DIP 타입보다 다리 사이 간격이 작고 외형이 작아서 PCB 를 작게 할때 유용하다. 가격은 조금 비싸다.
같은 8051인데도 모양이 몇종류가 있다. 이 외에도 유사품들이 많으니 그것들의 외형을 모으면 상당히 다양해진다. 어쨌거나 구경을 조금 자세히 하고 싶으면 앞에서 소개한 아트멜사에 들어가서 AT89S52 데이타시트를 받아서 구경해라.
핀수가 하나는 40개, 다른 하나는 44개 인데, 별 차이가 없다. 그냥 구색 맞추기 위해 그렇게 4개 더 넣어둔 거라고 생각하자. 사실 4개는 각각 4면의 중앙에 있는 것들로 nc 라고 이름이 붙여져 있다. Not Connent 라는 의미다. 연결하지 말라는 소리.. 그럼 왜 이런 걸 넣어놨을까? ... 그런건 묻지 말자. 알게 뭐냐. 자기네들이 그렇게 만들어서 팔겠다는데, 우리야 그냥 쓰면 되는거지... ^^
우선은 만능기판 - 외국에서는 Perf Board 라고도 한다 - 에 조립하기 편하려면 DIP 타입을 구하는게 낫다. 우선 다리 간격이 2.54mm 즉, 100 mil 로 만능기판의 핀간격과 동일하기 때문이다. 사각형 모양으로 된 PLCC 나 혹은 TQFP 같은 녀석들은 다리 간격이 그 절반인 1.27 mm 혹은 0.8mm 정도이다. 그래서 이녀석들을 쓰려면 만능기판이 아주 조밀한 것을 써야 하는데, 그러기는 차라리 PCB 를 하나 뜨는게 나을 게다.
그래서 기본적으로 취미삼아하는, 혹은 공부삼아하는 전자공작으로는 DIP 타입의 칩들이 가장 선호된다. 간혹 좁은 다리를 가진 녀석들로 제작하는 사람들도 있고, 또 최신의 괜찮은 칩들중에 아예 DIP 타입으로 나오지 않는 칩들도 있어서 이럴때는 마음이 아프기도 하다. 하지만 그럴때는 소위 변환기판이라는 것을 써서 PLCC 나 TQFP 같은 이상한 다리 칩들을 만능기판에 쓸수 있게 해주는 방법이 있다. 이건 다음에 하다가 필요하면 더 이야기 하자...
+------------------------------------------------------+
